세이코 인스트루먼츠(Seiko Instruments Inc., 이하 SII)가 고방열 신개발 소형 패키지 TO-252-5S(6.5 x 6.5 x t1.3 mm)를 이용한 50V의 고입력전압 차량용 LDO(Low Drop Out) 전압조정기(regulator) S-19200 시리즈 출시를 발표했다.

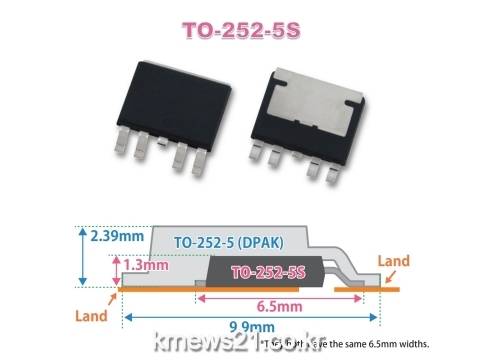

이 신개발 소형 패키지 TO-252-5S는 기존 산업 표준 TO-252-3(DPAK) 패드(pad) 부분에 장착할 수 있으며, 거의 동일한 방열 기능을 보유하고 있으면서 35%의 장착면적 감소 및 50%의 높이 감축 기능도 실현한다.

고방열이 가능하고 더 콤팩트한 HSOP-6 반도체 패키지(6.0 x 5.02 x t1.75 mm)도 사용이 가능하다.

이 직접회로(IC)는 차량용 전자제어유닛(ECUs)과 차량 내부용 전기 제품(차체, 헤드라이트, 지능형 교통시스템(ITS), 차량용 액세서리, 내비게이션, 카오디오 등)에 대한 전력 공급을 포함한 전형적인 차량용 기기에 적합하다.

특히 S-19200 제품 시리즈는 까다로운 차량용 고품질 요건을 충족하기 위해 개발되었다. 최대 50V 입력전압(정격 60V)과 최대 125℃에 이르는 작동 온도 범위는 고입력전원과 고온 애플리케이션 이용을 가능케 한다.

또한, 소비 전류는 4.0 μA(typ.)의 극저전류이며, 이 제품의 탁월한 부하 응답 특성은 IC를 부하 변동이 큰 애플리케이션에 사용할 수 있게 해준다.

출력전압은 0.1V 전압단계에서 2.0 ~ 15.0V까지 선택가능하며, 입력전압 범위는 3.0~50V이다.

출력 정확도는 ±1.0%(Tj=+25℃)이며, 0.1 μF 이상의 자기 콘덴서(ceramic capacitor)는 입출력 콘덴서에 사용할 수 있다.

 추가 기능으로는 과전류 보호 회로, 과열방지(thermal shutdown) 회로 및 on/off 회로 기능 등이 있다. 이 IC 패키지는 레드 프리(lead-free)(주석 100%)이자 할로겐 프리(halogen-free) 패키지다.

 S-19200 시리즈는 AEC-Q100 시험(자동차 전자부품협회 신뢰성 테스트, Automotive Electronics Council Reliability Stress Test)에 통과했으며(상세 내용은 세이코 인스트루먼츠 영업부로 문의), PPAP(자동차생산부품 승인절차, Automotive Production Parts Approval Process) 승인도 진행 중에 있다.

세이코 인스트루먼츠는 적정 패키지 옵션을 선택할 수 있도록 열 저항(thermal resistance)값과 권장 배선율(wiring ratio)을 제시하는 S-19200 시리즈용 열수지 시뮬레이션(thermal simulation) 서비스를 제공한다.
